空气直压式 / AFG市政气动夹管阀
AFG大型空气直压式夹管阀,俗称气囊阀,其工作原理如图所示,在内衬套和阀体之间有一个气室,当气室内空气处于常压时,内衬套处于自然状态,阀门导通;当气室内被充以压缩空气,迫使内衬套挤压变形,使阀门关闭;当压缩空气撤消后,内衬套依靠自身弹性或管道内压力恢复自然状态,阀门导通。
![](http://www.lvmachine.cn/wp-content/uploads/afg-pou-2.png)
工作原理示意图
![](http://www.lvmachine.cn/wp-content/uploads/afg-20230203.png)

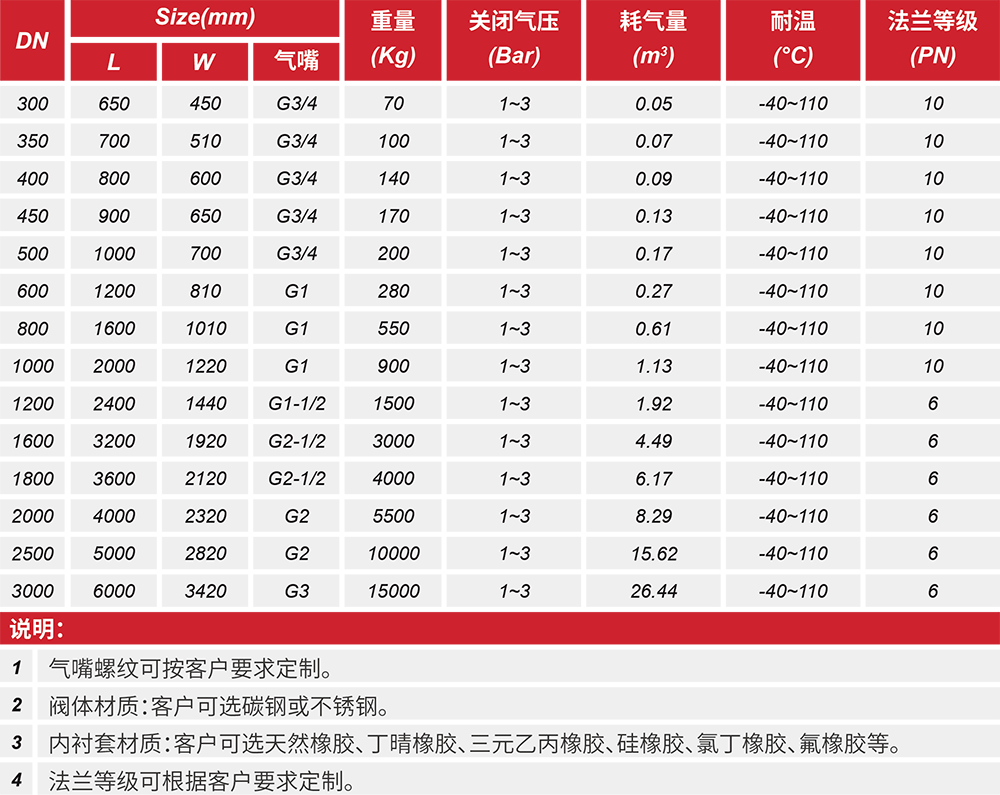

尺寸参数
![](http://www.lvmachine.cn/wp-content/uploads/afg-frame-1.png)
![](http://www.lvmachine.cn/wp-content/uploads/AFG-table-cn.png)
AFG大型空气直压式夹管阀,俗称气囊阀,其工作原理如图所示,在内衬套和阀体之间有一个气室,当气室内空气处于常压时,内衬套处于自然状态,阀门导通;当气室内被充以压缩空气,迫使内衬套挤压变形,使阀门关闭;当压缩空气撤消后,内衬套依靠自身弹性或管道内压力恢复自然状态,阀门导通。
