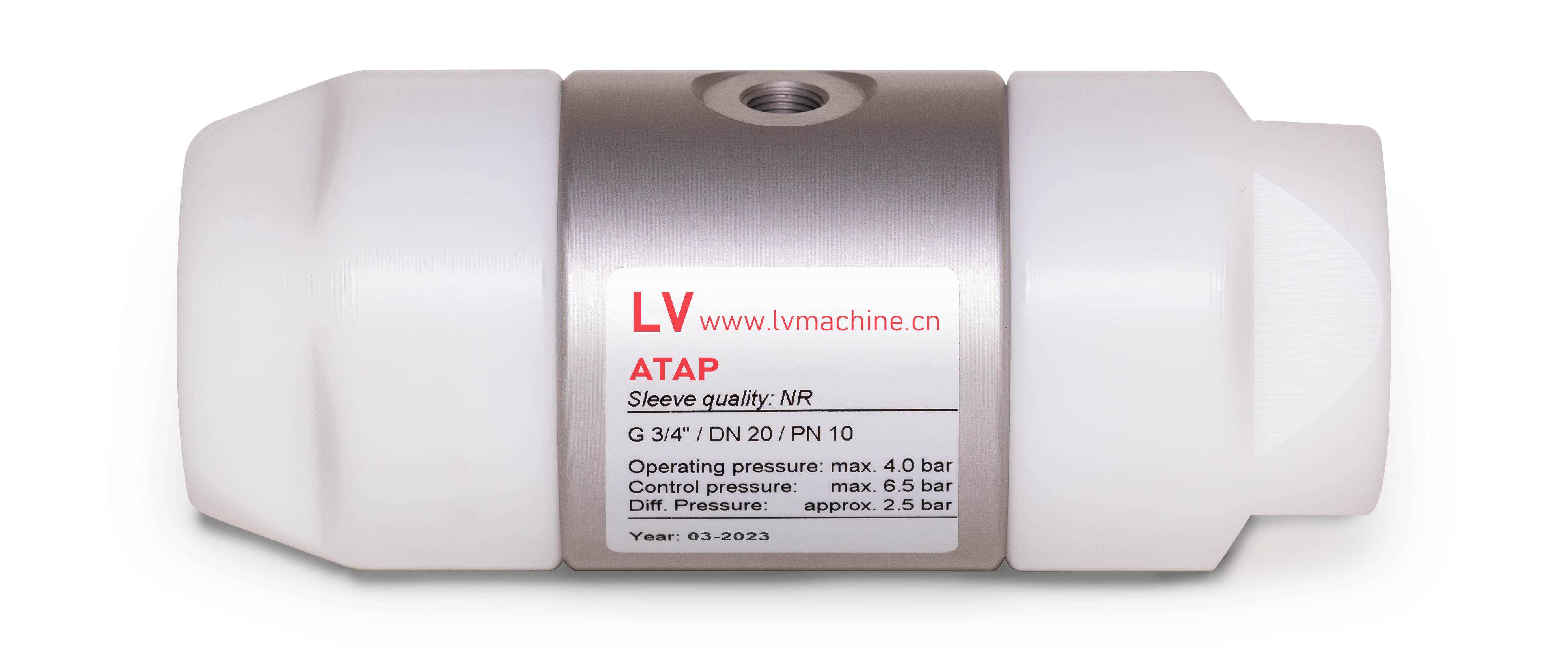

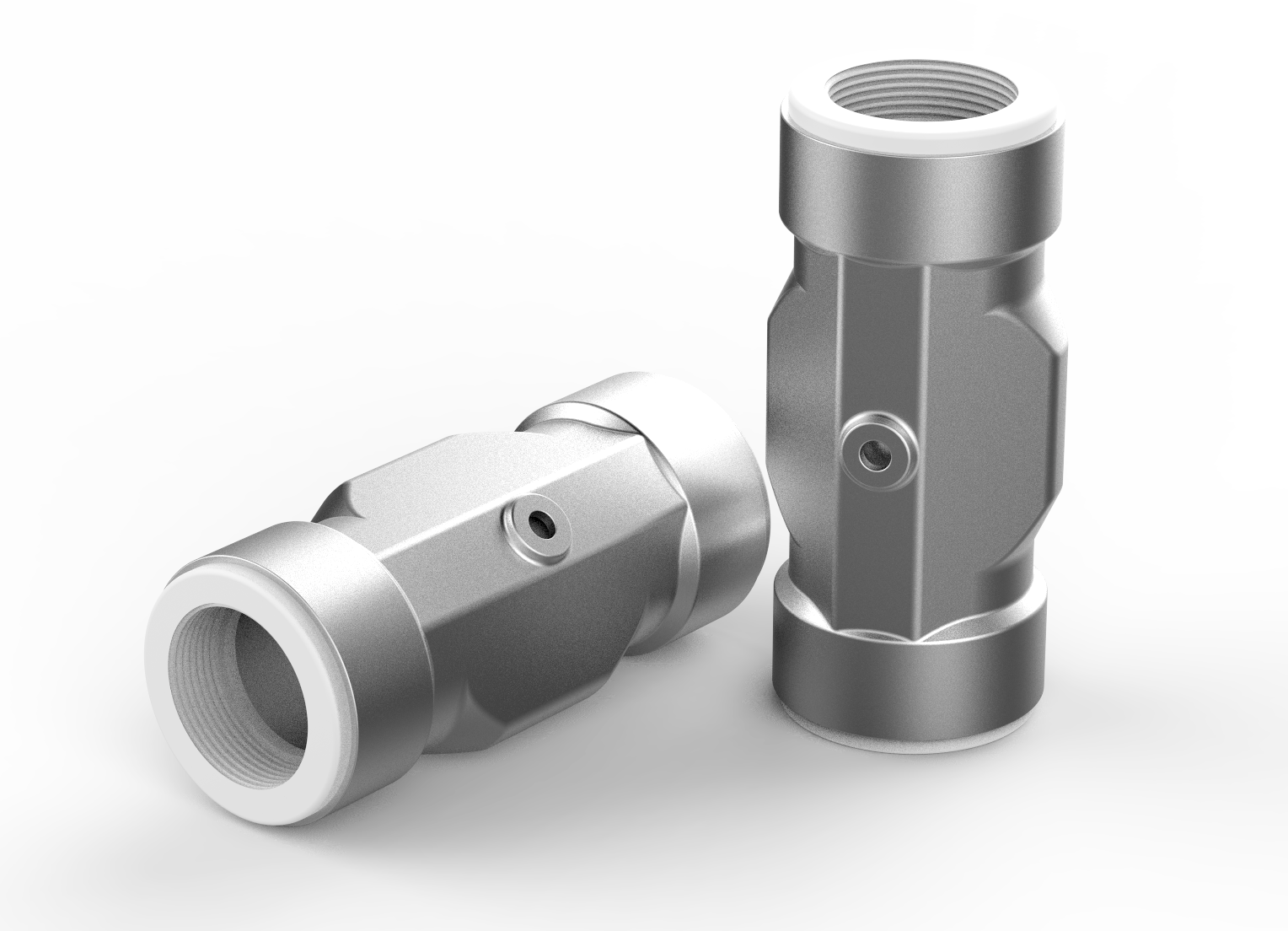

空气直压式 / ATAP气动夹管阀

ATAP夹管阀是中国高铁专门研制的特殊规格产品,与瑞士HO MATIC技术公司制造的同类产品具有互换性,主要应用于高铁列车配备的真空集便器辅助设施,近年在其它行业也有越来越多应用。

该产品有以下特点:
  1. 阀体由铝合金和特种塑料构成,使阀体具有更强的结构强度与可靠性,耐久性很强;
  2. 内衬套的长径比更大,使内衬套的运行工况获得优化,可靠性与寿命更佳。
主要技术参数

推荐使用环境温度:-30~60℃
最大管内承压:0.4MPa
最大控制气压:0.65MPa
关闭气压:0.25MPa
开关寿命:≥50万次
重量:DN50 1.6Kg; DN20 0.5Kg

工作原理示意图
尺寸参数
