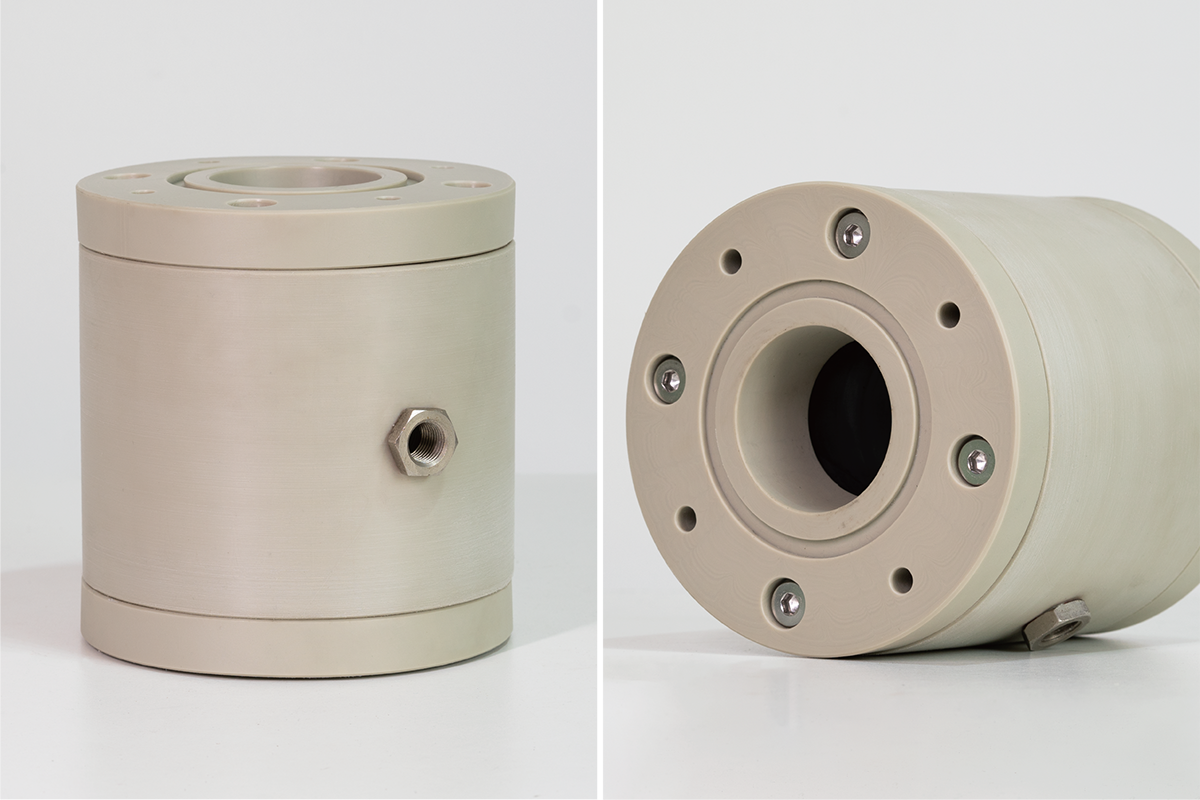

空气直压式 / AFP-2气动夹管阀

AFP─Ⅱ型是中国列车统一设计标准制定初期委托德国DURHOLDT公司按照中国标准生产的产品。其阀体采用塑料型材机加工成型,与AFC─I型相比,加工成本略高,使用寿命略偏低,关闭压力略偏高,外径略偏大。

主要技术参数

整机环境温度-40~70℃
最大承压1.0MPa
关闭气压0.3MPa
气室密闭承压0.5MPa
开闭寿命≧50万次
重量1.1Kg

工作原理示意图
尺寸参数
