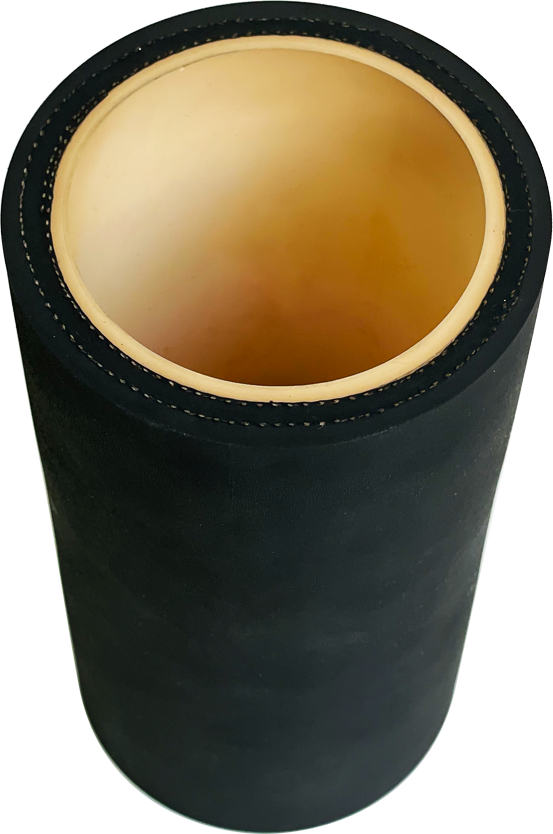

直筒型 橡胶内衬套
直筒型内衬套采用等径直通结构设计，由专用高弹性弹性体材料整体成型，内腔光滑连续，无缩径、无台阶，在阀门开启状态下形成近似全通径的流道，有效降低介质流动阻力与系统压损。
在气动驱动作用下，内衬套沿轴向均匀变形。通常在2–3 bar 的驱动压差条件下（具体数值取决于内衬套材质及规格），即可实现对介质流动的可靠夹闭，满足大多数工业工况对快速、稳定切断的要求。
得益于材料优异的回弹弹性与复位性能，当压缩空气释放后，内衬套可自动恢复至原始开启状态，无需额外复位机构，有助于保持阀门动作的一致性与长期运行的稳定性。
直筒型结构受力分布均匀，有效减少局部应力集中和材料疲劳，适用于含颗粒、浆料、高粘度或易沉积介质的输送与控制工况，同时降低堵塞与维护风险。
产品特点
- 等径直通流道，流阻小、压损低
- 约 2–3 bar 驱动压差即可实现可靠关闭*
- 回弹性能优异，自动复位
- 受力均匀，使用寿命长
- 适用于复杂、含固体介质工况
* 关闭压力与内衬套材质、口径及工况条件有关。
内衬套材料选项
NR (FDA，ATEX)
- 天然橡胶
- 适用于磨蚀性介质
EPDM (FDA，ATEX)
- 三元乙丙橡胶
- 适用于多种化学介质
- 具有良好的耐热性能
CSM
- 氯磺化聚乙烯橡胶
- 适用于化学介质及强氧化性介质
NBR (FDA，ATEX)
- 丁腈橡胶
- 适用于燃料、油类及润滑脂介质
CR
- 氯丁橡胶
- 具有良好的耐臭氧性能
FPM
- 氟橡胶
- 具有优异的耐化学腐蚀性能
技术参数
公称通径：
工作压力：
真空工况：
控制介质：
常态位置：
适用温度范围：
不同材质的最高工作温度:
DN10 – DN 150
最高 6 bar
支持
压缩空气、惰性气体、水、油（可选）
常开(NO，Normally Open)
–20 °C 至 +120 °C
NR：+80°C; NBR：+80°C; EPDM：+120°C;
CR：+80°C; CSM：+80°C; FPM：+100°C
