空气直压式

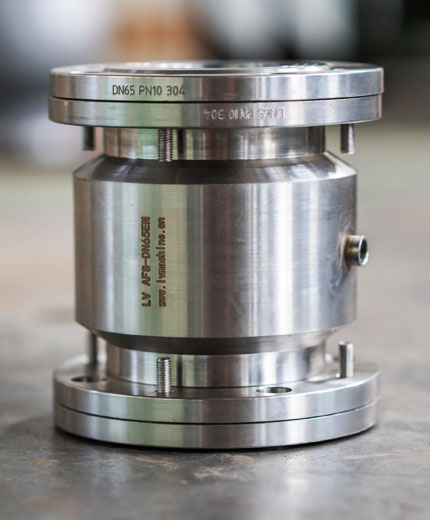

空气直压式 / AF-3气动夹管阀
![](http://www.lvmachine.cn/wp-content/uploads/AF-3-20230418.jpg)
朗阀自主研发的AF-3系列气动夹管阀在工业、医疗、化工、食品及污水处理中均得到广泛应用。其工作原理如图所示,在内衬套和阀体之间有一个气室,当气室内空气处于常压时,内衬套处于自然状态,阀门导通;当气室内被充以压缩空气,迫使内衬套挤压变形,使阀门关闭;当压缩空气撤消后,内衬套依靠自身弹性或管道内压力恢复自然状态,阀门导通。
特点
1、阀体为全不锈钢材质,以适应夹管阀应用的内外环境的特殊需求。
2、内衬套全封闭以获取充分保护。
![](http://www.lvmachine.cn/wp-content/uploads/AF-2-REAL-2.jpg)
![](http://www.lvmachine.cn/wp-content/uploads/AF-3-2-2.jpg)
工作原理
![](http://www.lvmachine.cn/wp-content/uploads/AF-3-20230203-4.png)

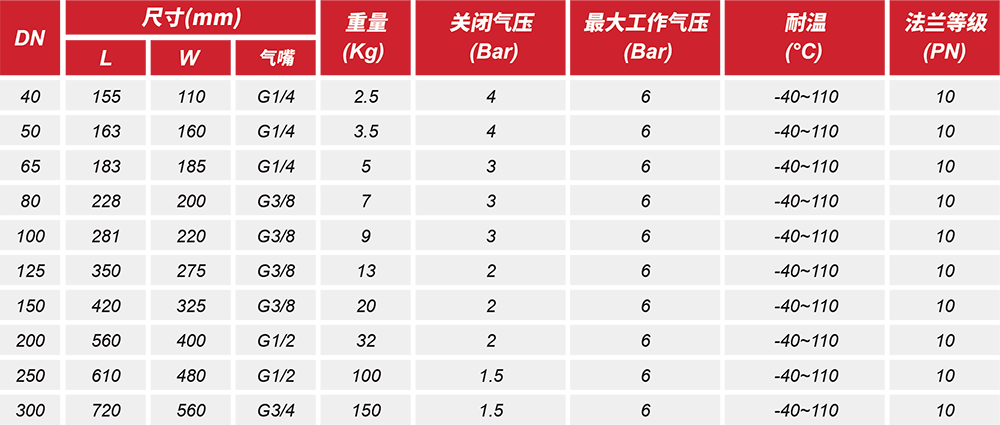

尺寸参数
![](http://www.lvmachine.cn/wp-content/uploads/AF-3-20230203-2-2.png)
![](http://www.lvmachine.cn/wp-content/uploads/AF-3_form-2.png)
