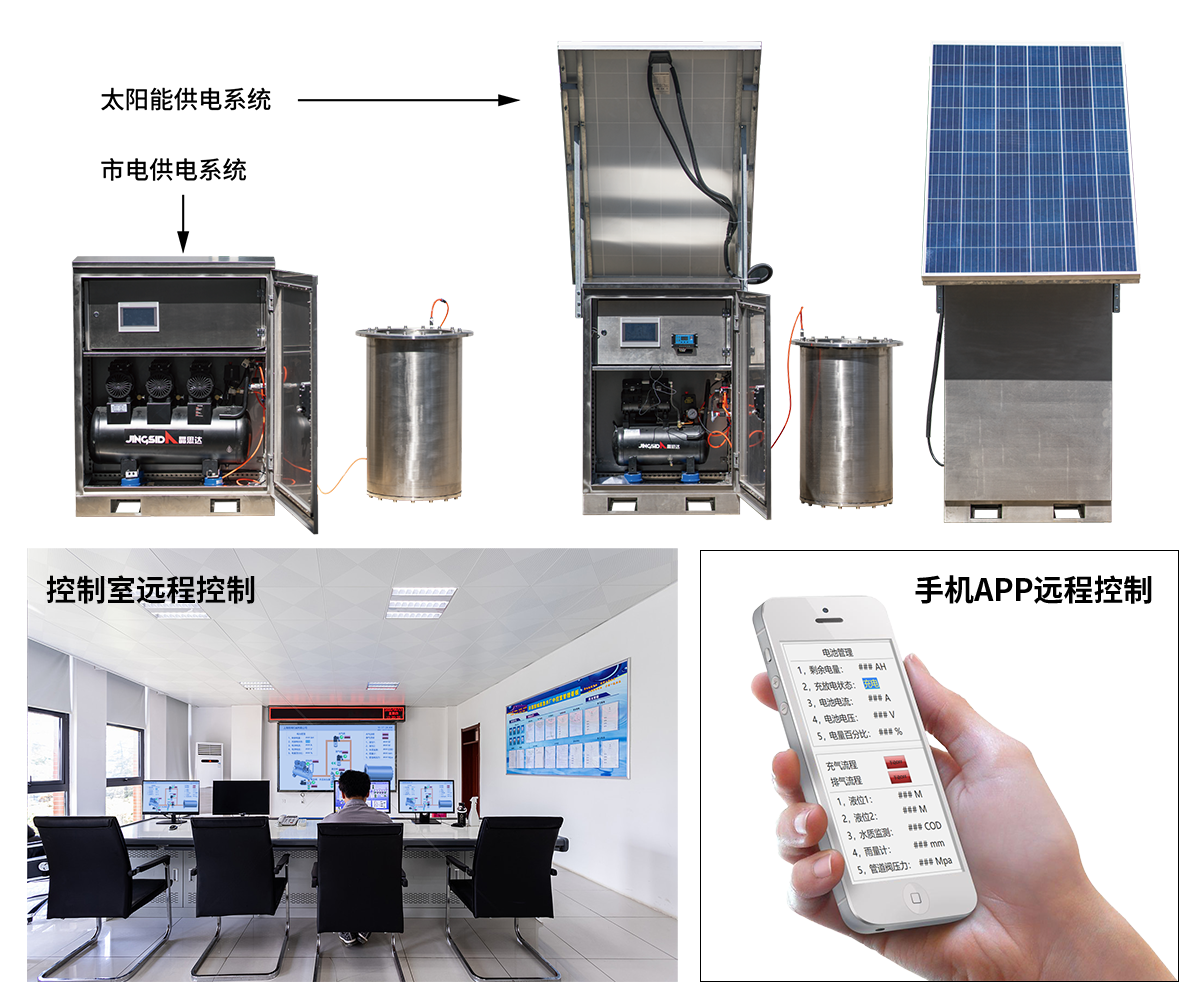

上海朗阀市政水务柔性截流远程控制系统

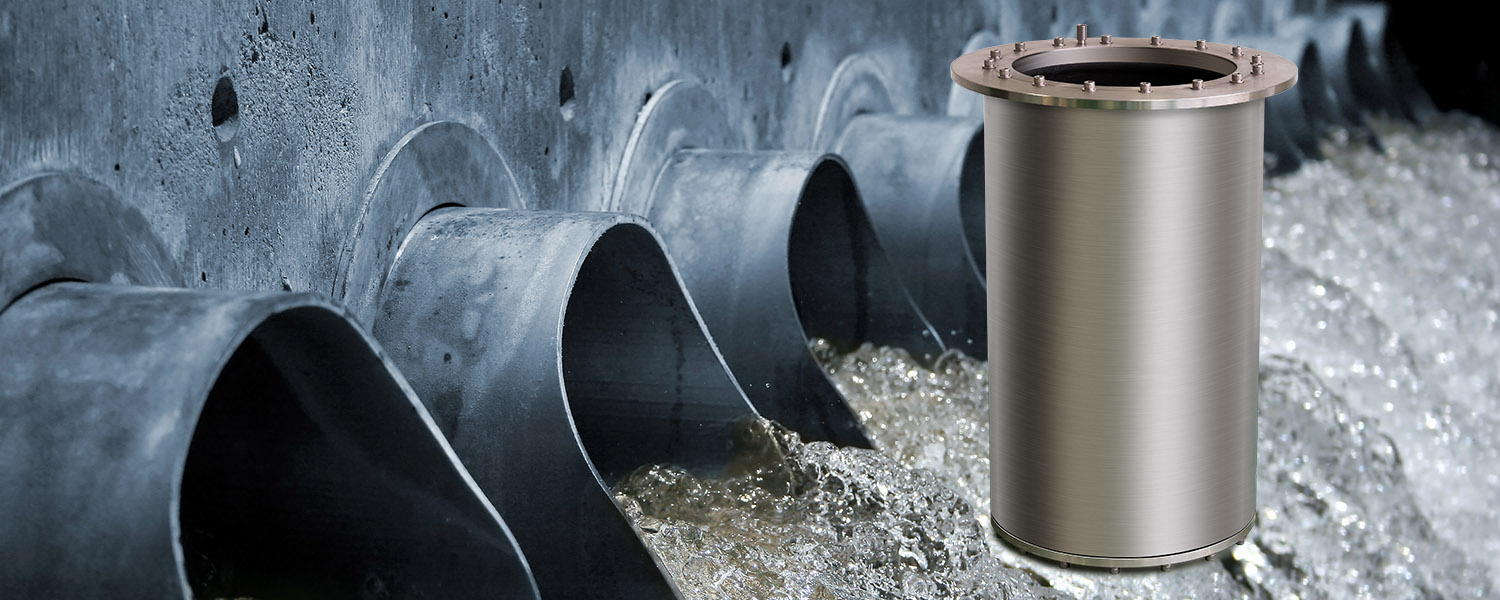

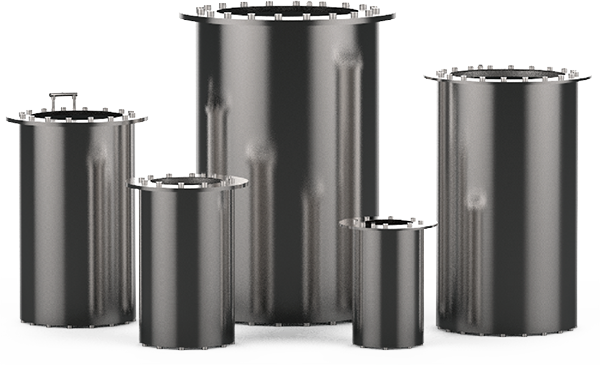

AP型柔性截流气动夹管阀

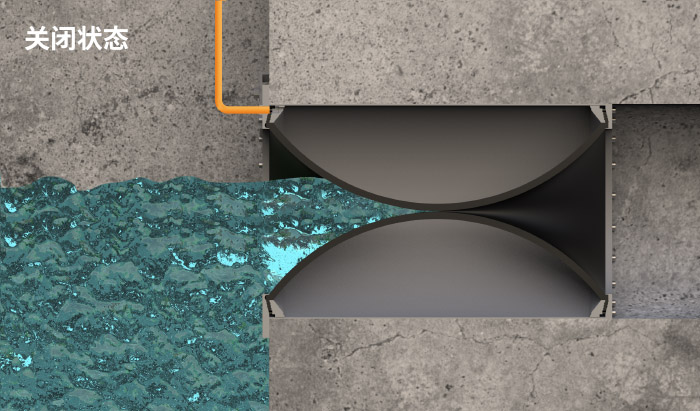

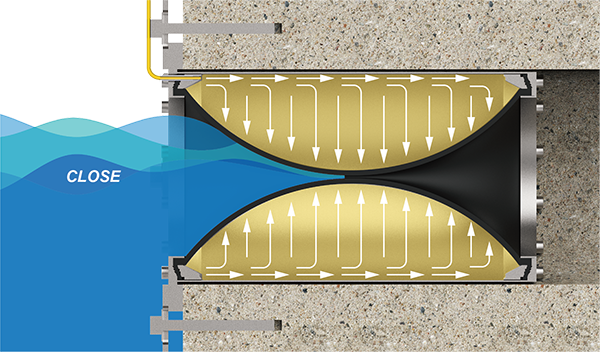

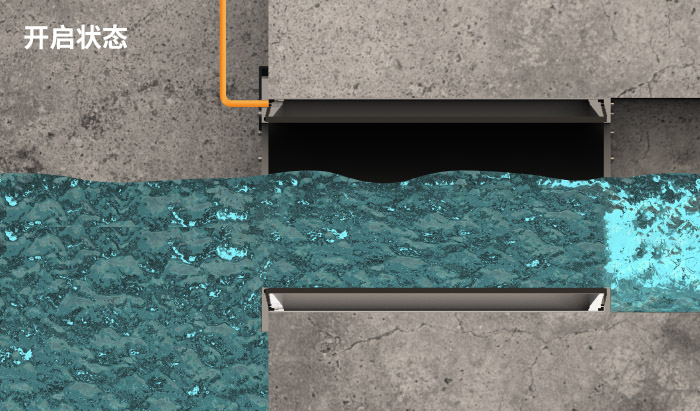

AP系列空气直压式夹管阀，专利名称为排水口夹管阀（专利公开号：CN217401769U），其工作原理如图所示，在内衬套和阀体之间有一个气室，当气室内空气处于常压时，内衬套处于自然状态，阀门导通；当气室内被充以压缩空气，迫使内衬套挤压变形，使阀门关闭；当压缩空气撤消后，内衬套依靠自身弹性或管道内压力恢复自然状态，则阀门导通。

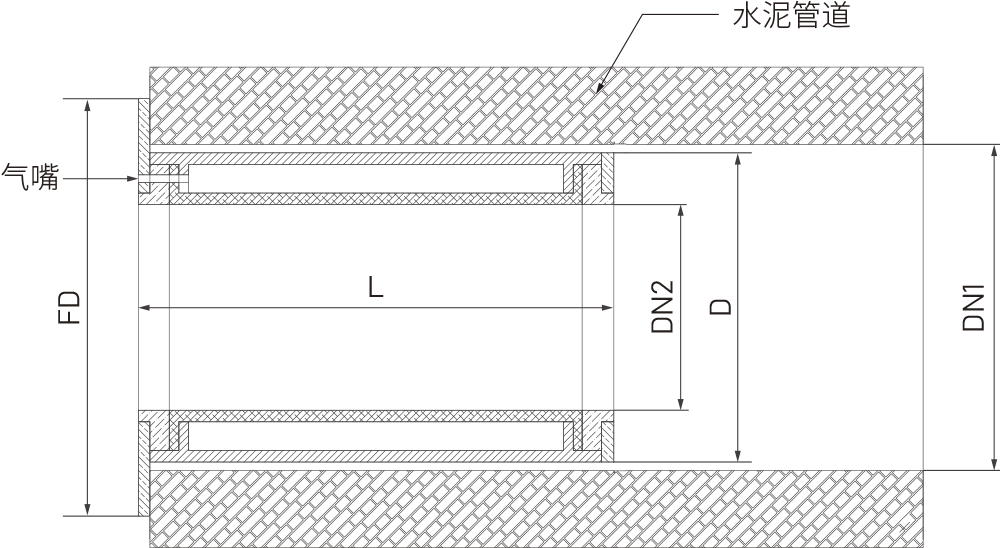

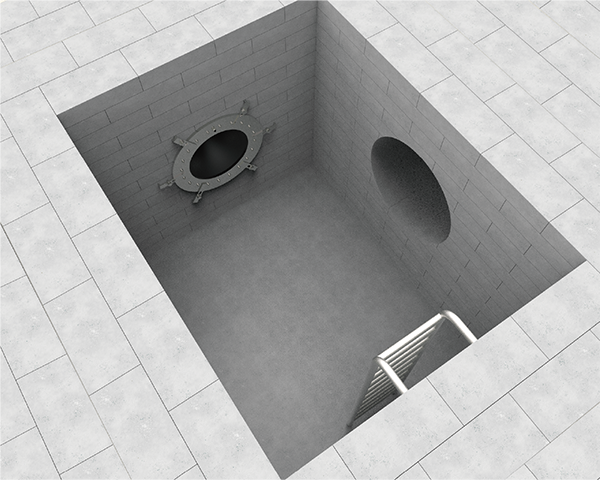

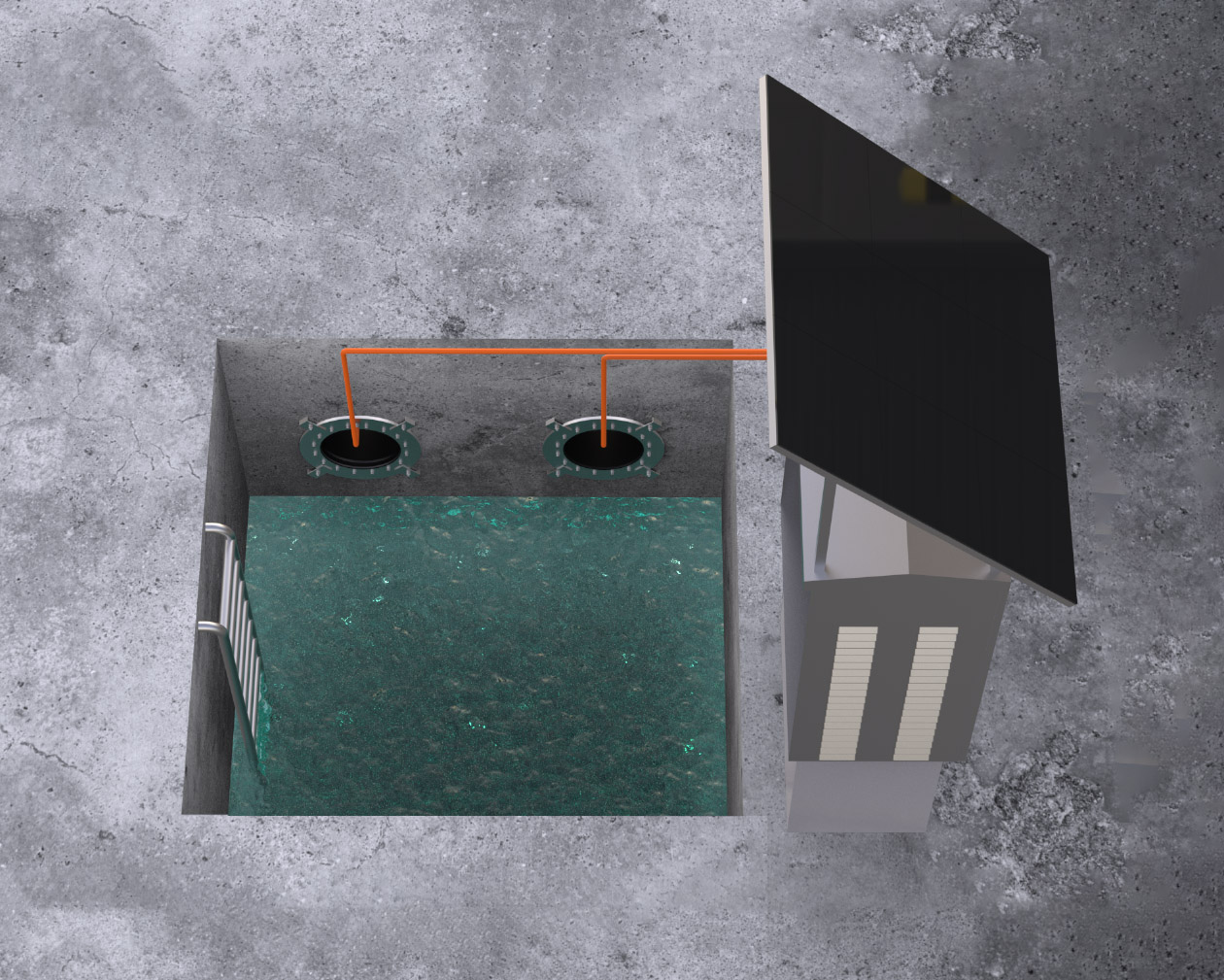

AP型柔性截流夹管阀安装示意
AP系列夹管阀性能与适用
(一)、特点
- AP夹管阀是一种流体截止装置，其开度可达100%，阀套光滑且柔软，不易被杂质堵塞
- AP夹管阀对含有颗粒、纤维、粉末、粘浆等磨损性固体的介质有极佳的密封效果
- AP夹管阀占地面积小，费用低，维护便捷
- AP夹管阀可插入管道内部，不占外部空间
- AP夹管阀无压力损失，防水锤
(二)、该柔性截流阀适用于
- 应用环境: 市政水务工程的雨水、污水、杂水的排放管理
- 泄漏量: 零泄漏
- 零泄漏关闭气压差：0.05~ 0.1MPa
- 介质温度：0℃~ 60℃
- 环境温度：-20℃~60℃
- 水压：≤0.15MPa
(三)、材料
- 阀体：不锈钢 304/316/316L可选
- 天然橡胶为基体的复合橡胶、聚合物或聚合物复合材料等
- 安装部件：不锈钢-304，A2-70，硅橡胶

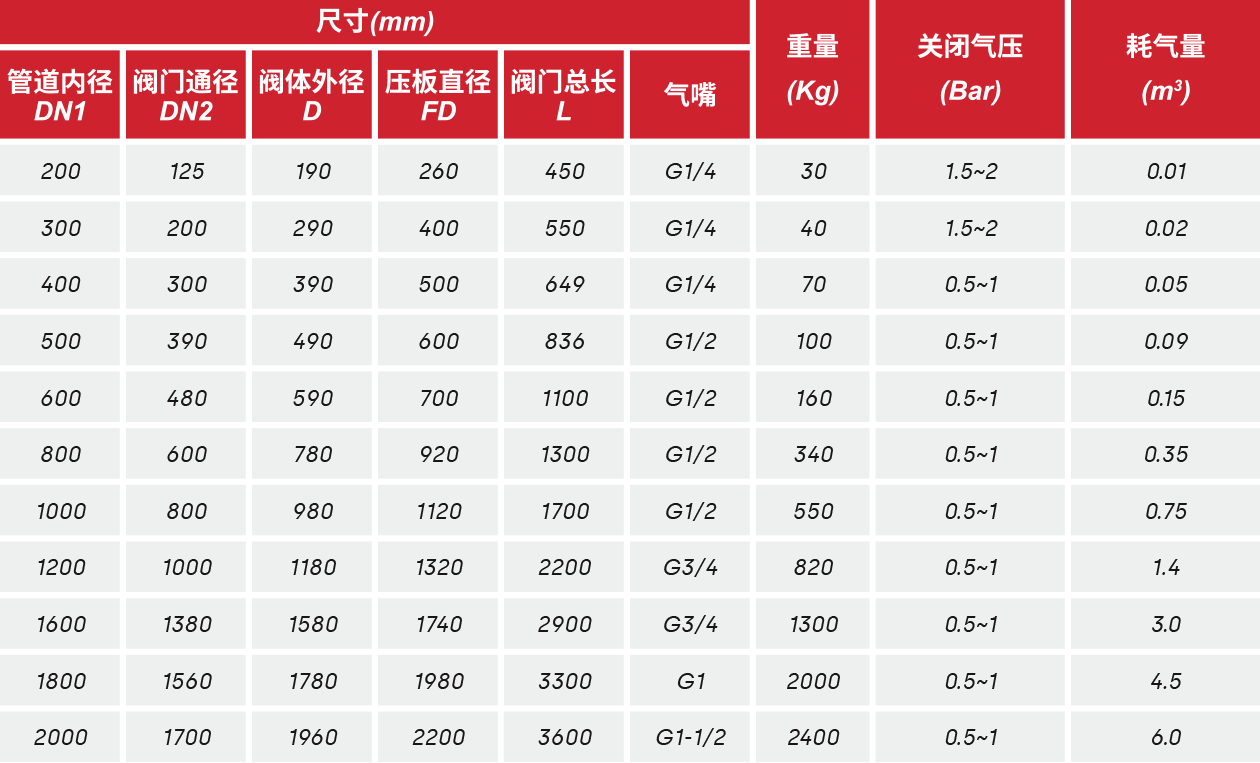

技术参数
