空气直压式

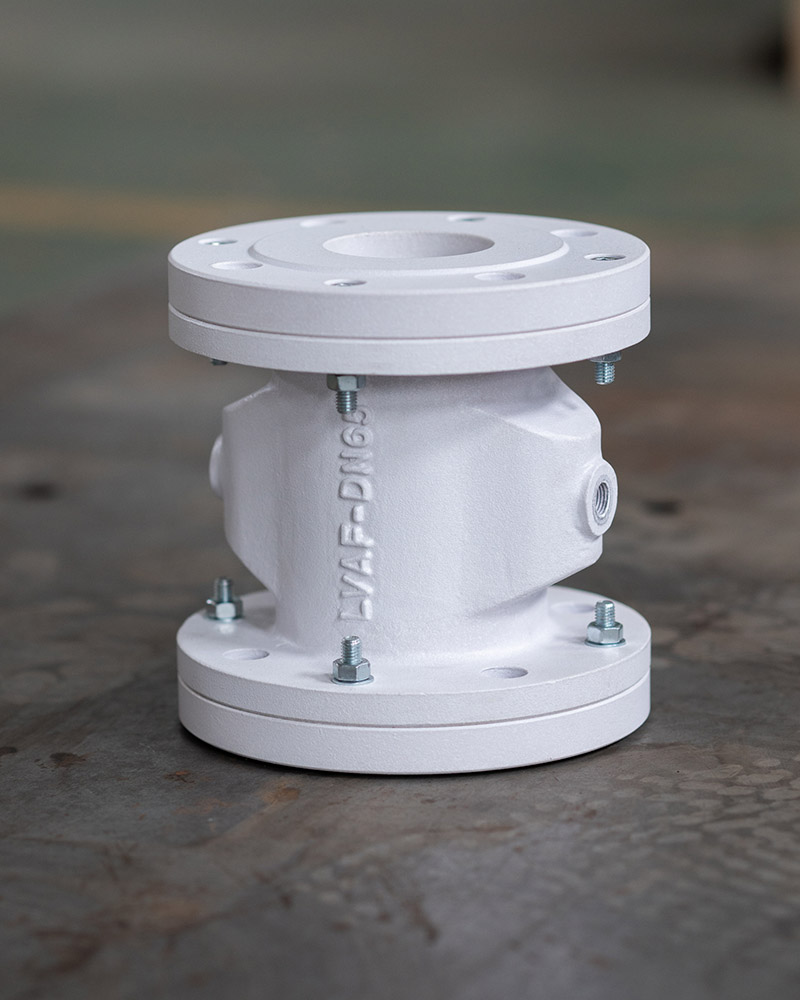

空气直压式 / AF-1气动夹管阀
朗阀自主研发的AF-1系列气动夹管阀在工业、医疗、化工、食品及污水处理中均得到广泛应用。其工作原理如图所示,在内衬套和阀体之间有一个气室,当气室内空气处于常压时,内衬套处于自然状态,阀门导通;当气室内被充以压缩空气,迫使内衬套挤压变形,使阀门关闭;当压缩空气撤消后,内衬套依靠自身弹性或管道内压力恢复自然状态,阀门导通。
特点
- 阀体由铝合金铸造后机加工制成。
- 阀体中部呈椭圆状,以减小耗气量与重量。
- 内衬套全封闭以获取充分保护。
工作原理示意图
![](http://www.lvmachine.cn/wp-content/uploads/af-1-20230203.png)

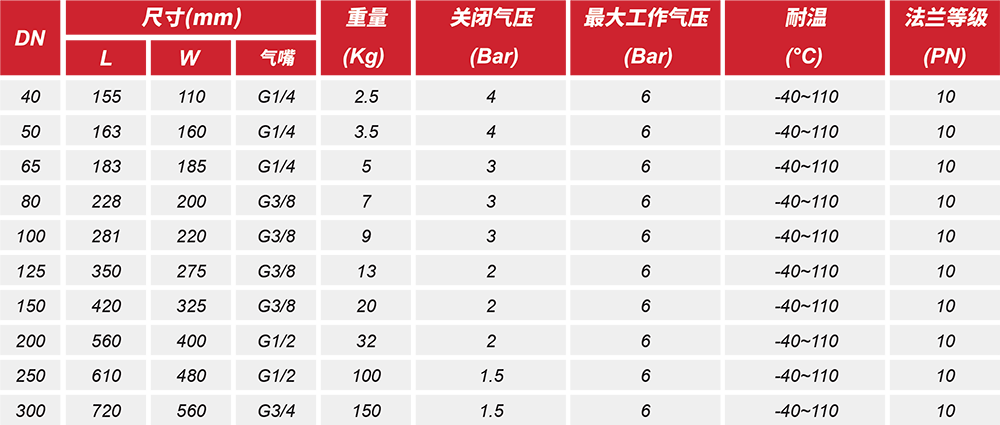

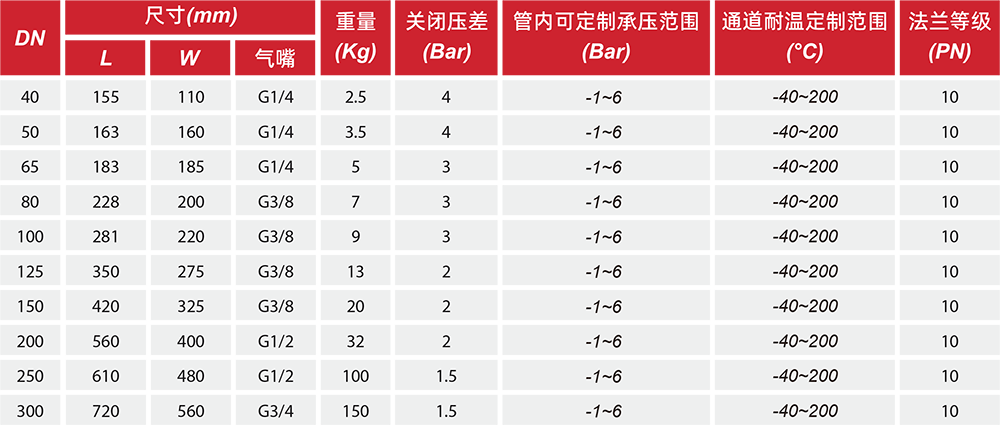

尺寸参数
![](http://www.lvmachine.cn/wp-content/uploads/af-1-20230203-2.png)
![](http://www.lvmachine.cn/wp-content/uploads/AF-1-REAL-1.jpg)
![](http://www.lvmachine.cn/wp-content/uploads/AF-1-table_20230207-1.png)
