空气直压式
空气直压式 / AF-5气动夹管阀
![](http://www.lvmachine.cn/wp-content/uploads/AF-5-1.png)
AF-5系列气动夹管阀属空气直压、法兰连接式夹管阀,在矿业、化工等领域有较多应用,多用于矿浆、污水、泥浆等介质,可根据工艺条件定制不同规格、性能、材质的内衬套。
特点
1、内衬套耐压强度高,高耐磨。
2、阀体采用哈弗式两瓣结构,对高强度内衬套有更好的支撑作用且方便安装。
3、阀体材质通常采用球墨铸铁铸造成型。
工作原理示意图
![](http://www.lvmachine.cn/wp-content/uploads/AF-2-introduce_en.png)

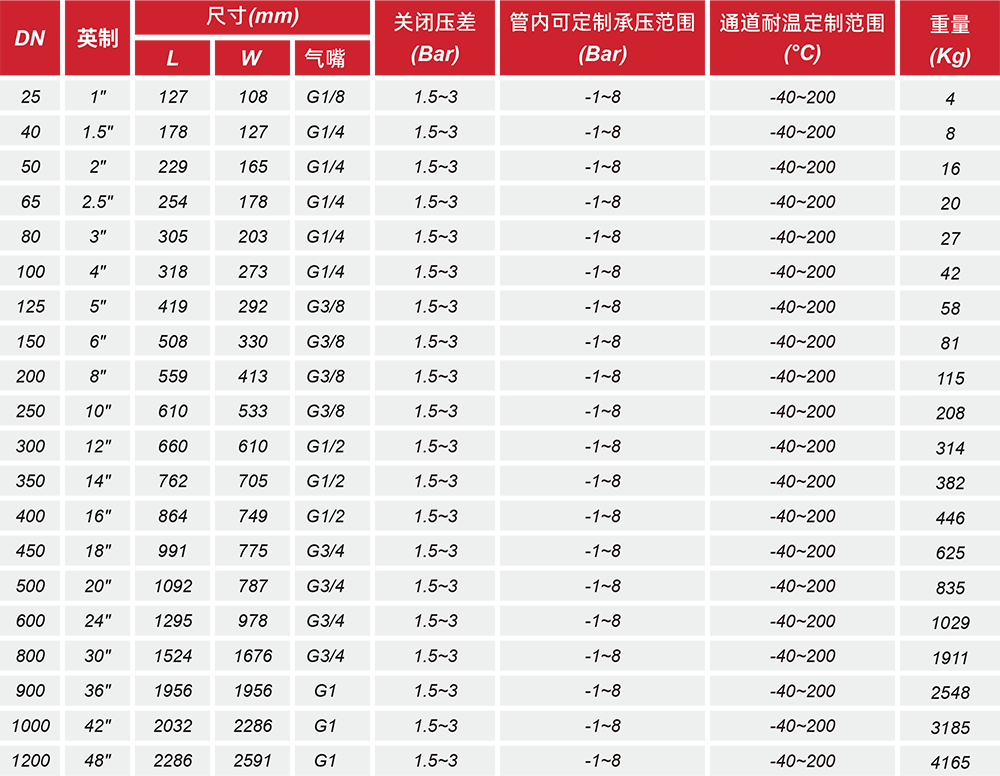

尺寸参数
![](http://www.lvmachine.cn/wp-content/uploads/AF-3-20230203-1.png)
![](http://www.lvmachine.cn/wp-content/uploads/AF-3_form-1.png)
