杠杆挤压式
杠杆挤压式 / CF-1气动夹管阀

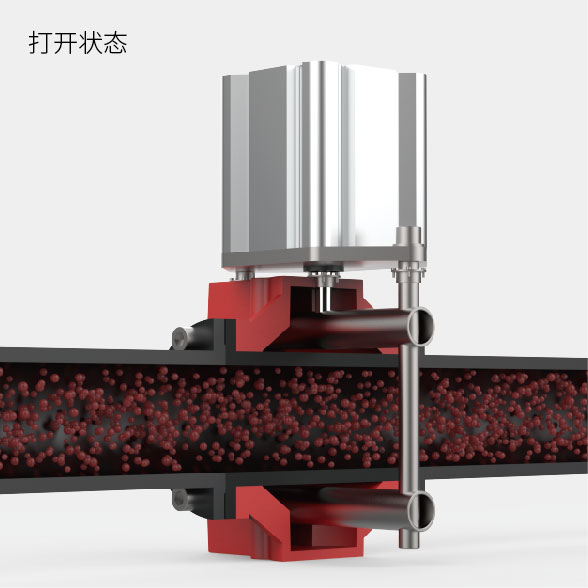

CF-1系列气动夹管阀属杠杆挤压式、气缸驱动、法兰连接式夹管阀。其工作原理如图所示,由气缸带动上下夹紧横杆挤压内衬套,使内衬套夹紧,阀门关闭;气缸反向驱动时,内衬套开起,阀门通畅;整个夹紧装置悬浮安装在内衬套上,夹紧过程中始终使内衬套保持在轴线位置,使内衬套圆周方向各处受力均等,有效延长内衬套寿命。
![](http://www.lvmachine.cn/wp-content/uploads/CF-1.png)
![](http://www.lvmachine.cn/wp-content/uploads/cf-1-001.jpg)
![](http://www.lvmachine.cn/wp-content/uploads/cf-1-002.jpg)

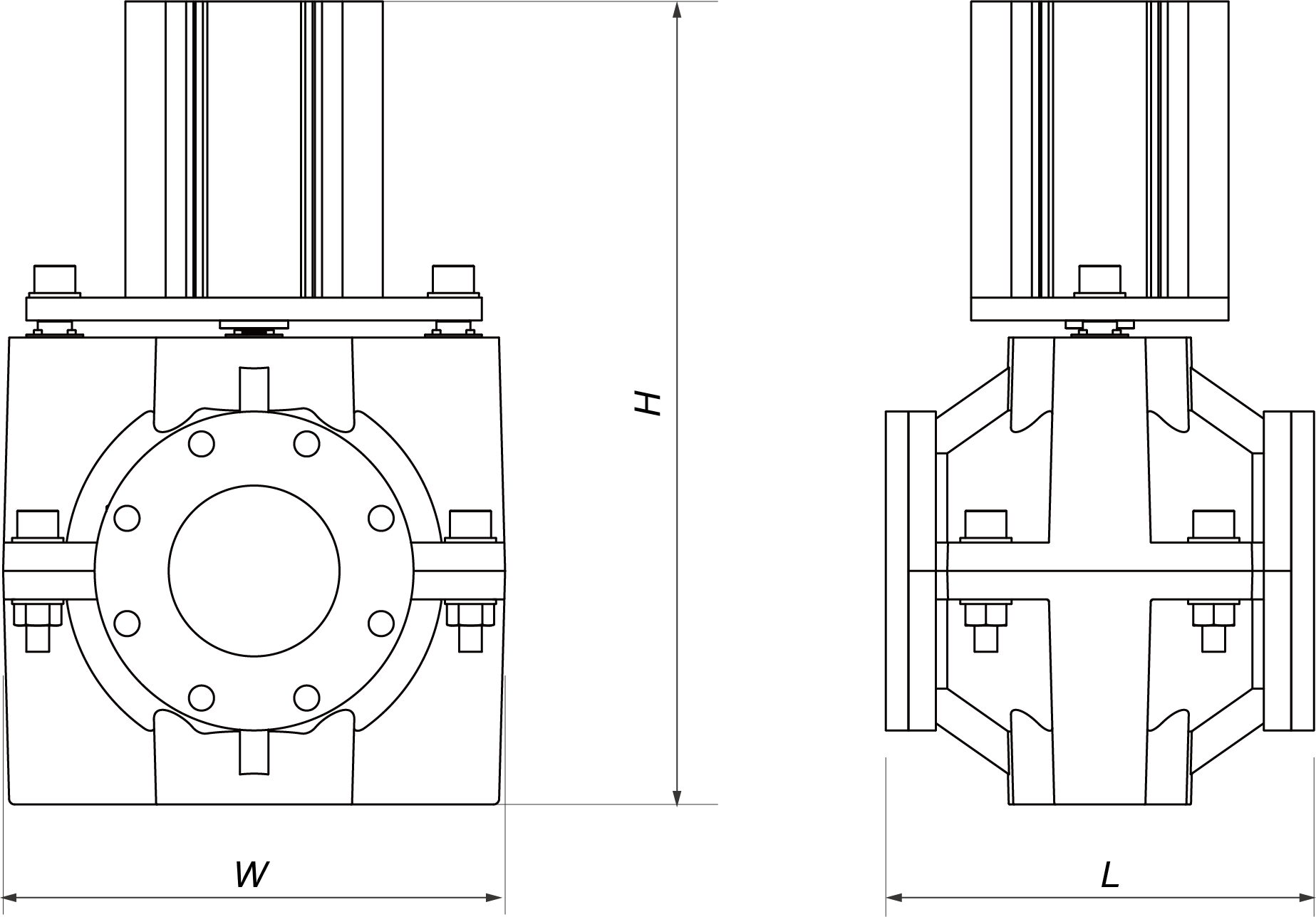

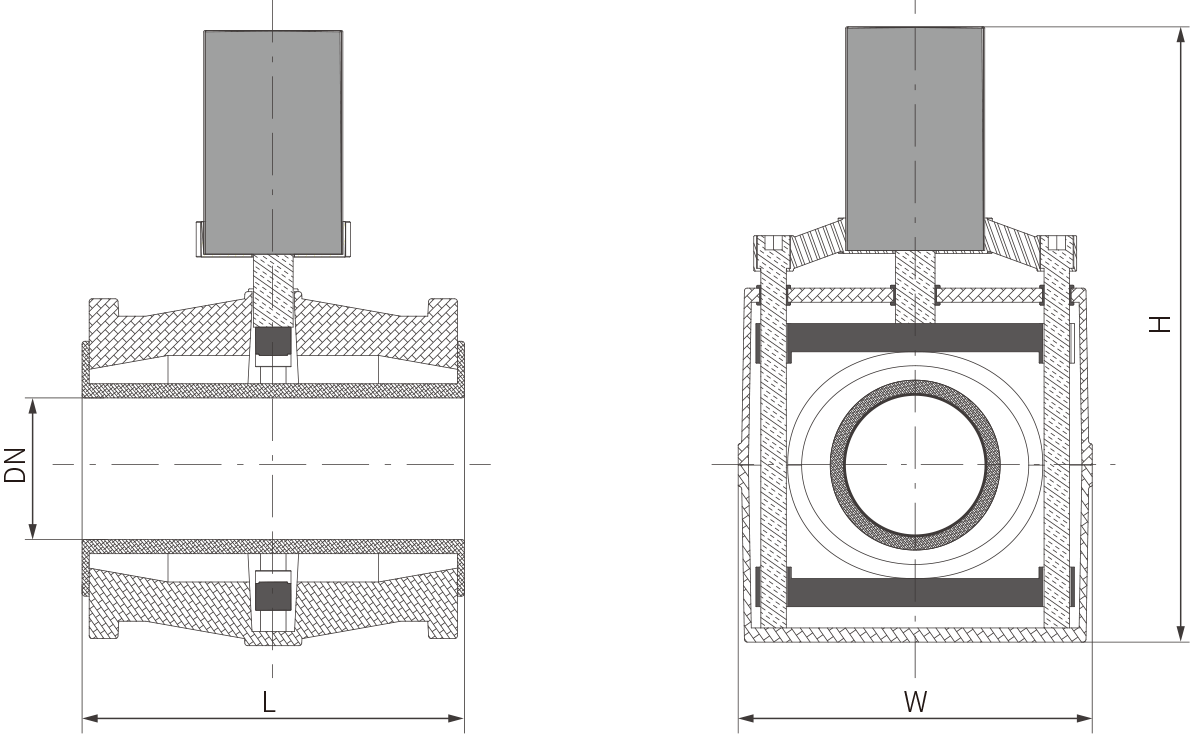

尺寸参数
![](http://www.lvmachine.cn/wp-content/uploads/cf-1-frame-2.png)
![](http://www.lvmachine.cn/wp-content/uploads/cf-1-table-20230207.png)
CF-1系列气动夹管阀属杠杆挤压式、气缸驱动、法兰连接式夹管阀。其工作原理如图所示,由气缸带动上下夹紧横杆挤压内衬套,使内衬套夹紧,阀门关闭;气缸反向驱动时,内衬套开起,阀门通畅;整个夹紧装置悬浮安装在内衬套上,夹紧过程中始终使内衬套保持在轴线位置,使内衬套圆周方向各处受力均等,有效延长内衬套寿命。
