上海朗阀市政水务柔性截流远程控制系统

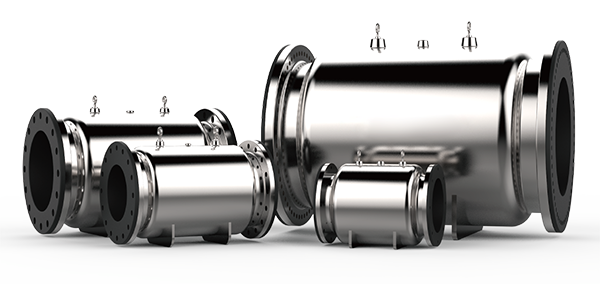

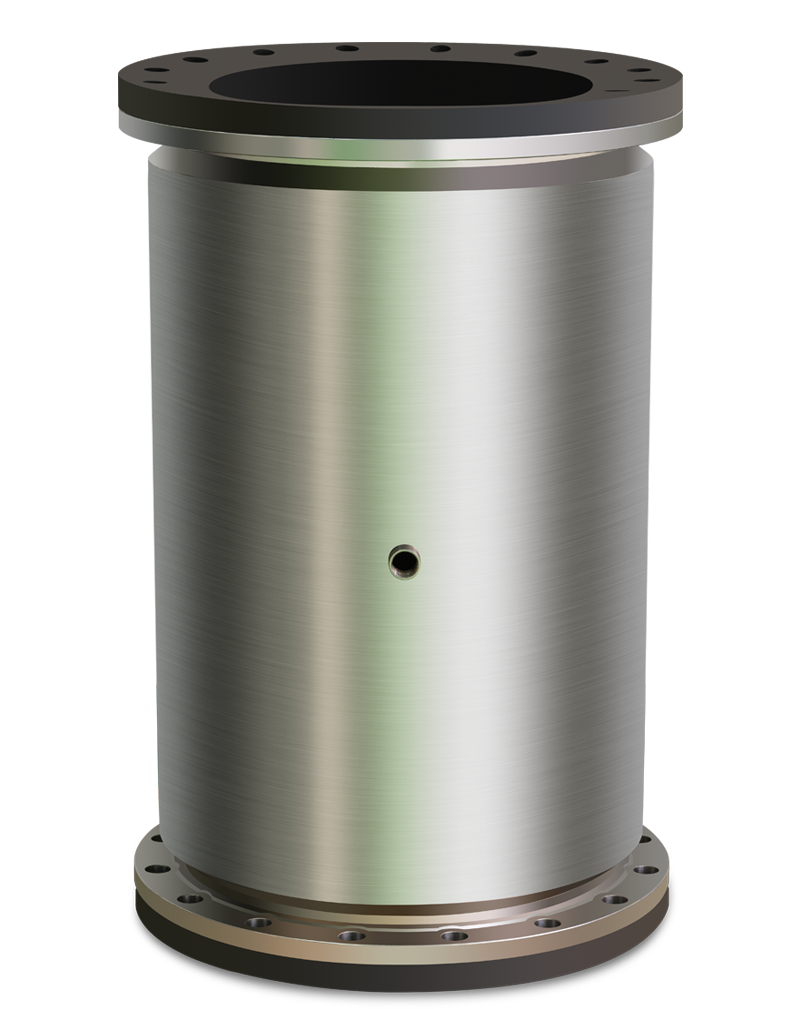

AFG型柔性截流气动夹管阀

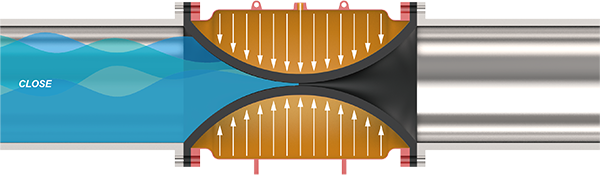

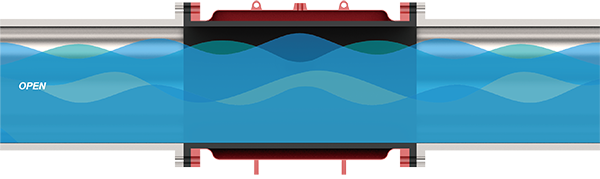

AFG大型空气直压式柔性截流夹管阀，俗称气囊阀，其工作原理如图所示，在内衬套和阀体之间有一个气室，当气室内空气处于常压时，内衬套处于自然状态，阀门导通；当气室内被充以压缩空气，迫使内衬套挤压变形，使阀门关闭；当压缩空气撤消后，内衬套依靠自身弹性或管道内压力恢复自然状态，阀门导通。

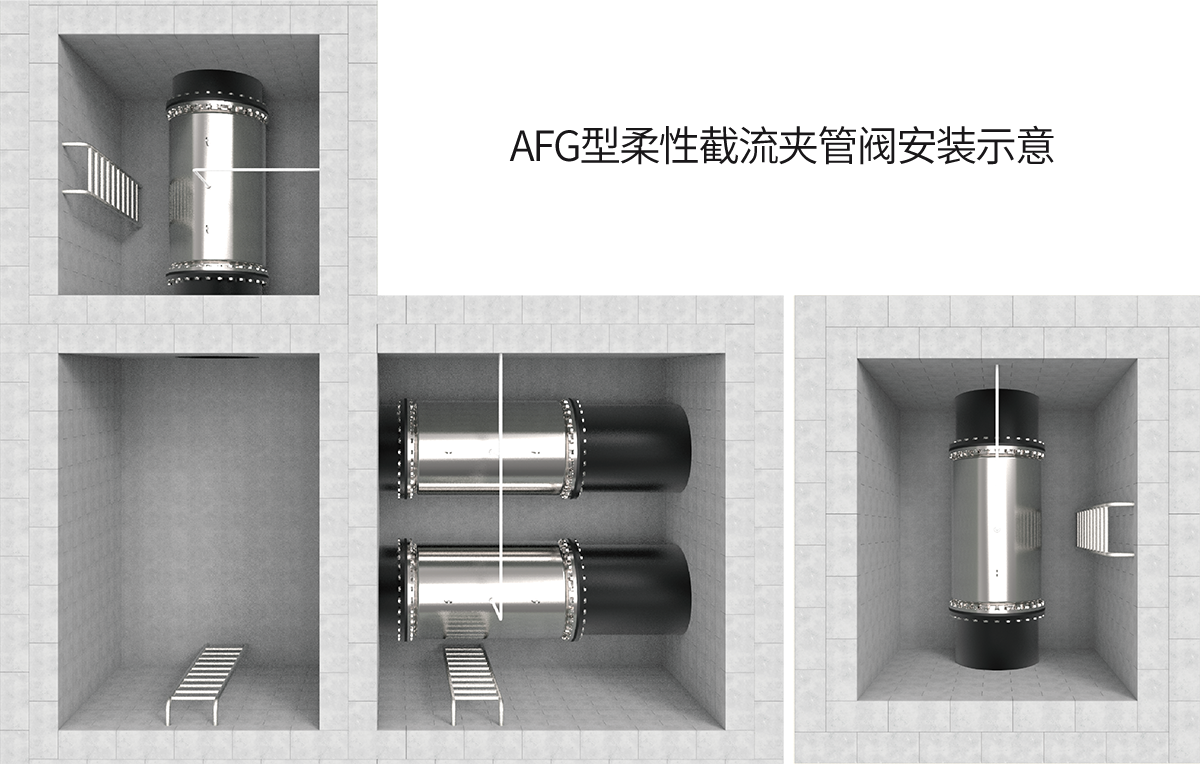

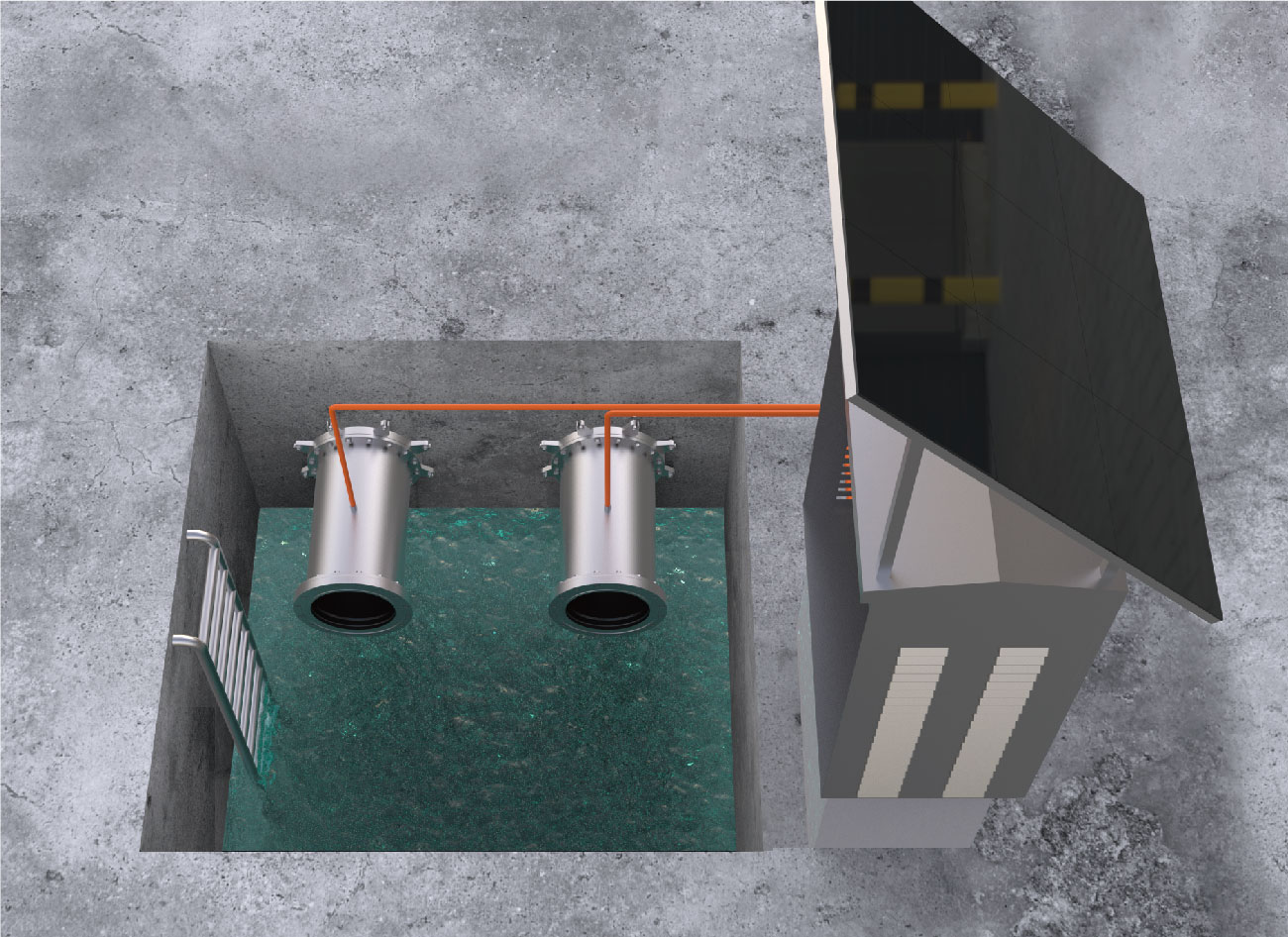

安装及排水示意
AFG系列夹管阀性能与适用
(一)、特点
- AFG夹管阀是一种流体截止装置，其开度可达100%，阀套光滑且柔软，不易被杂质堵塞
- AFG夹管阀对含有颗粒、纤维、粉末、粘浆等磨损性固体的介质有极佳的密封效果
- AFG夹管阀无压力损失，防水锤
(二)、该柔性截流阀适用于

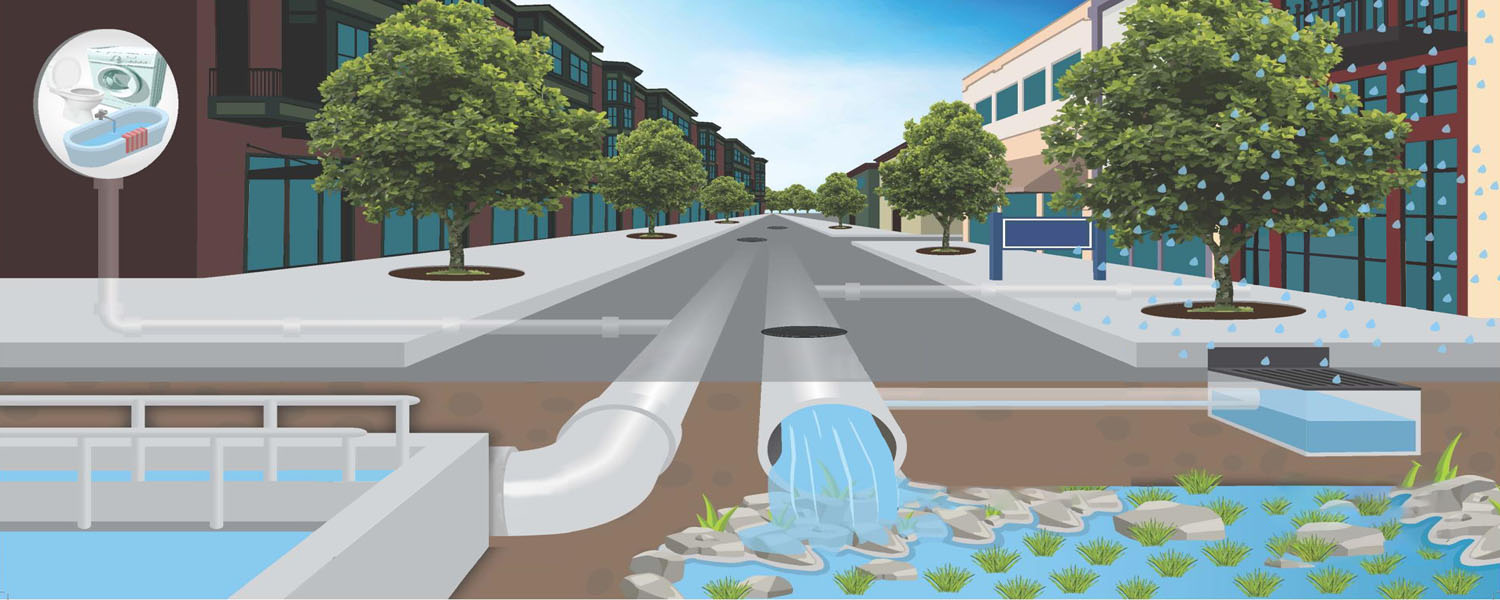

- 应用环境: 市政水务工程的雨水、污水、杂水的排放管理
- 泄漏量: 零泄漏
- 零泄漏关闭气压差: 0.05~0.1MPa
- 介质温度：0℃~60℃
- 环境温度：-20℃~60℃
- 水压：≤0.15MPa
(三)、材料
- 气嘴：螺纹可按客户要求定制
- 阀体：不锈钢或碳钢
- 阀套：可选天然橡胶、丁晴橡胶、三元乙丙橡胶、硅橡胶、氯丁橡胶、氟橡胶等
- 法兰等级：可根据客户要求定制

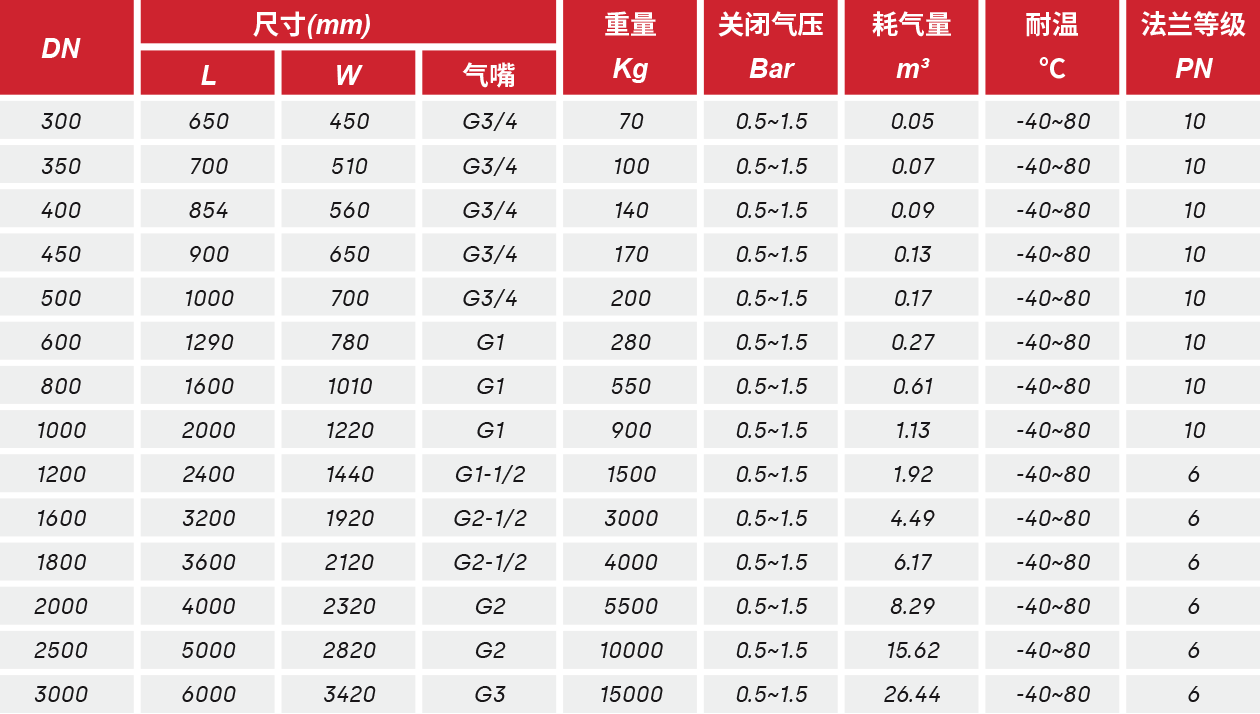

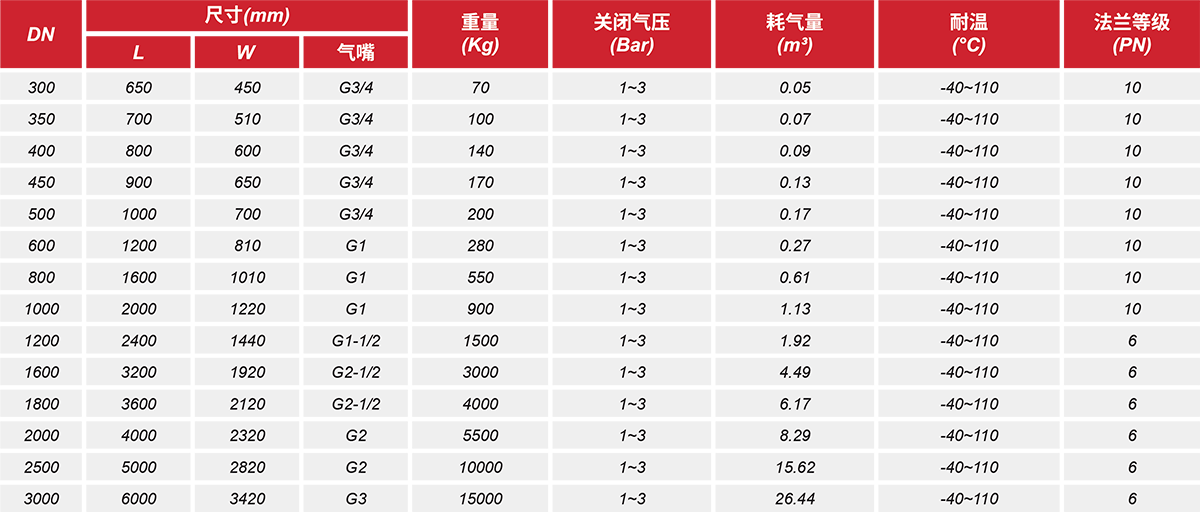

技术参数
