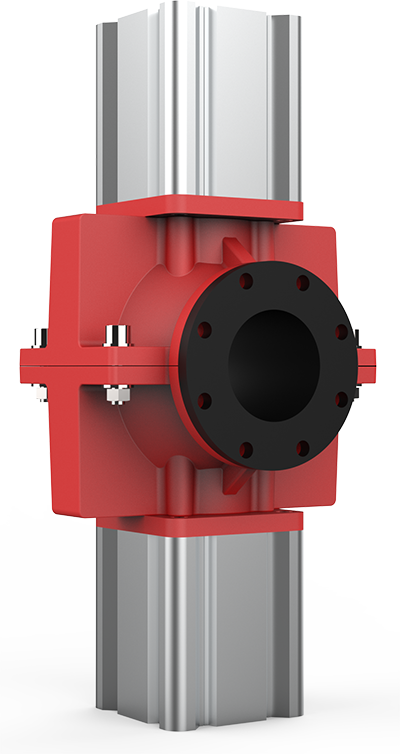

杠杆挤压式 / CF-5气动夹管阀

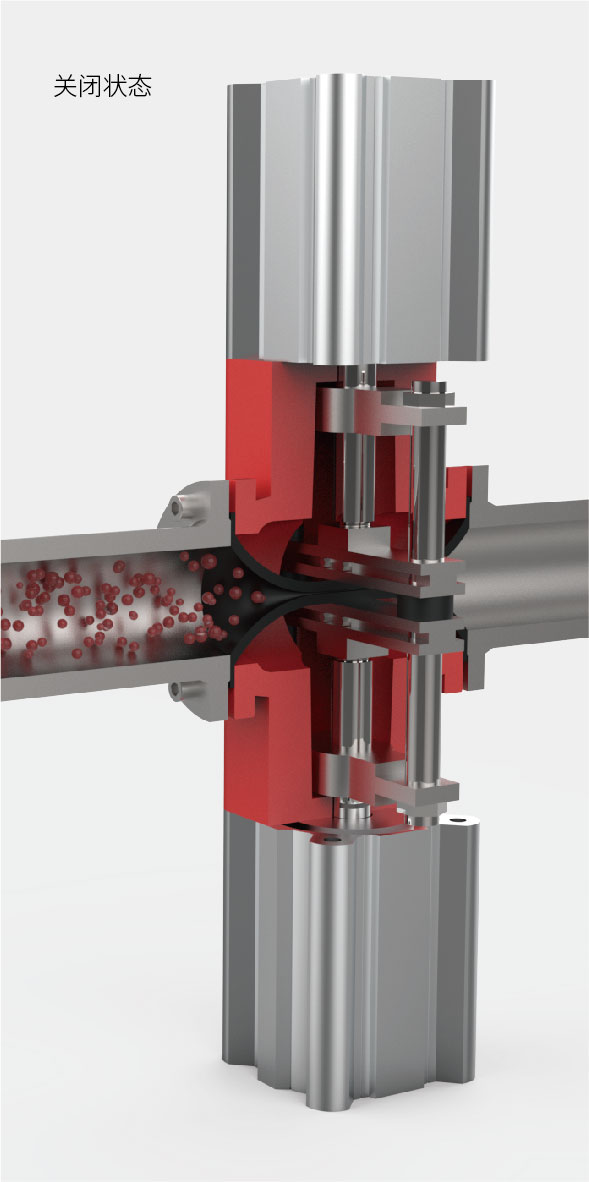

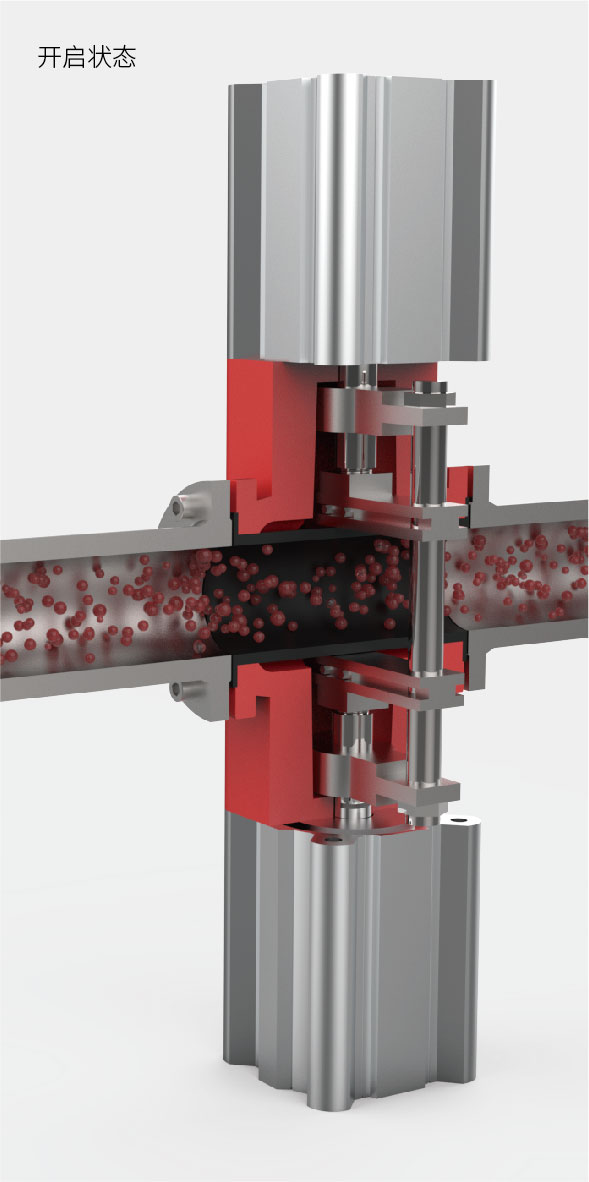

CF-5系列气动夹管阀属于杠杆挤压式、气缸驱动、法兰连接式夹管阀,其结构特点是有两只固定在阀体上的气缸。其工作原理如图所示,两只气缸的活塞杆各自带动的杠杆同步相对运动,当关闭阀门时,两只杠杆向当中挤压内衬套直至关闭,并始终保持内衬套相对于夹管阀的轴心对称,确保内衬套的拉伸受力相对均匀。
材料说明
尺寸示意

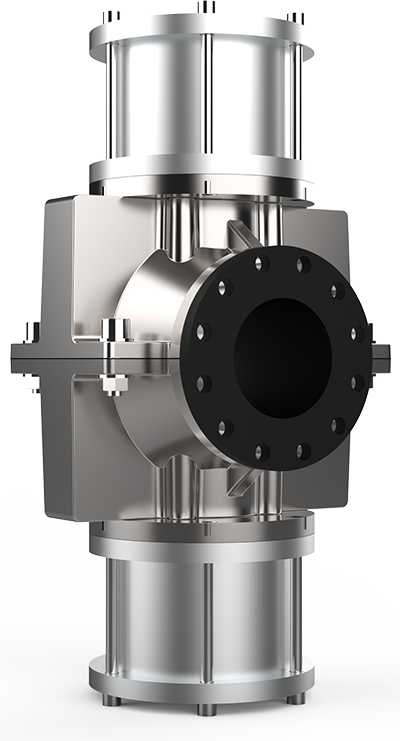

1、阀体:球磨铸铁或不锈钢
2、内衬套:天然橡胶、乙烯丙烯二烯、三元乙丙橡胶(EPDM)、丙烯腈丁二烯(NBR)、氟弹性体(FKM)、氯丁二烯(CR)*、氯磺化聚乙烯(CSM)、氯异丁烯-异戊二烯(CIIR)
*提供白色食品级选项。
3、钻孔和法兰:可根据要求提供定制。
