空气直压式
空气直压式 / AP市政气动夹管阀
AP系列空气直压式夹管阀,其专利名称为排水口夹管阀,其工作原理如图所示,在内衬套和阀体之间有一个气室,当气室内空气处于常压时,内衬套处于自然状态,阀门导通;当气室内被充以压缩空气,迫使内衬套挤压变形,使阀门关闭;当压缩空气撤消后,内衬套依靠自身弹性或管道内压力恢复自然状态,阀门导通。
![](http://www.lvmachine.cn/wp-content/uploads/ap-2.png)

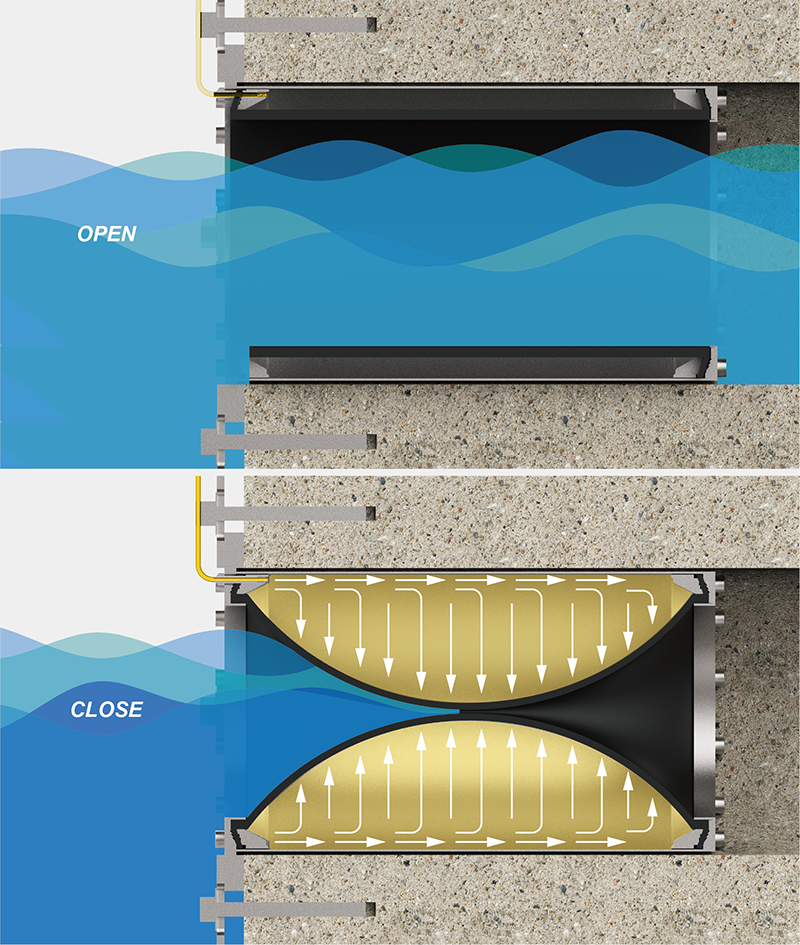

工作原理示意图
![](http://www.lvmachine.cn/wp-content/uploads/ap-20230203.png)

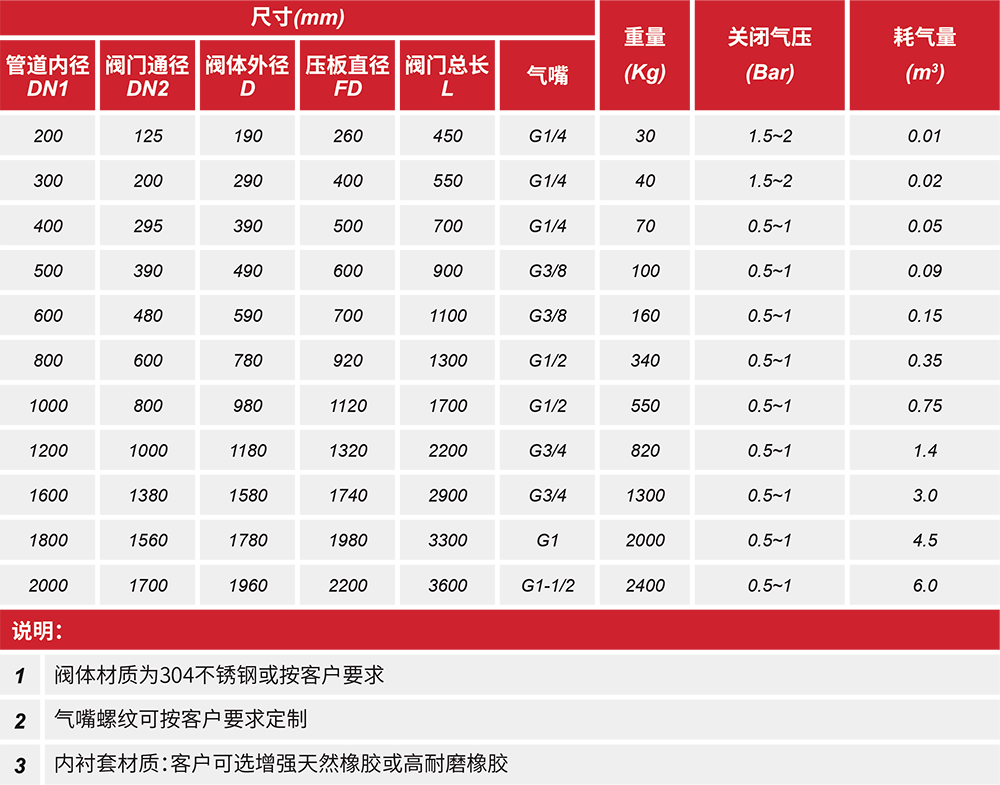

尺寸参数
![](http://www.lvmachine.cn/wp-content/uploads/ap_frame-1.png)
![](http://www.lvmachine.cn/wp-content/uploads/ap_form_20230207s.png)
AP系列空气直压式夹管阀,其专利名称为排水口夹管阀,其工作原理如图所示,在内衬套和阀体之间有一个气室,当气室内空气处于常压时,内衬套处于自然状态,阀门导通;当气室内被充以压缩空气,迫使内衬套挤压变形,使阀门关闭;当压缩空气撤消后,内衬套依靠自身弹性或管道内压力恢复自然状态,阀门导通。
